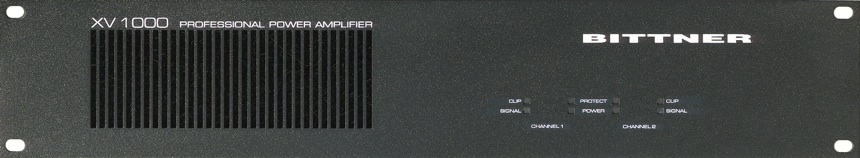

XV Serie
Leistung pur.
Für Durchsage, Musik und Alarmsignale. Variabel, dynamisch und standfest nach IEC 268-3. Und natürlich überwacht. Für ein Optimum an Sicherheit und Qualität.
Sequentielle Ferneinschaltung und ein Störmeldekontakt zur Auswertung des Betriebszustandes. Die XV löst alle Aufgaben. Ohne umständlichen Zusatzaufwand. Und der Betrieb läuft weiter.
Daß die eingesetzten Hochleistungs-Ringkernübertrager zu den besten am Markt gehören versteht sich von selbst.
Bitte schön.
- Modernstes Design in SMD-Technik
- Schutzschaltungen für DC, HF, Infraschall, Kurzschluß, offener Ausgang, thermische Überlast
- PHOENIX
- High-End Ringkern-Ausgangsübertrager
- LED-Anzeige für POWER, SIGNAL, CLIP, PROTECT und OVERHEAT
- Temperaturgeregelte Leiselüfter
- Manuell bedienbare, rückseitige Lautstärkeregler
- Stereo / Parallel Mode
- Softstart
- Sequentielle Ferneinschaltung
- Störmeldekontakt
- Ground Lift Schalter
- 3 Jahre Garantie
Technische Daten
| XV | |||||||
| 200 | 400 | 600 | 1000 | 1600 | |||
| Kanalzahl | 2 | 2 | 2 | 2 | 2 | ||
| Schaltungsklasse | AB | AB | AB | AB | AB | ||
| Leistung pro Kanal 20 Hz - 20 kHz 0,1% THD | W | 100 V | 100 | 200 | 300 | 500 | 800 |
| Frequenzgang Volllast | dB | 20 Hz | 0 | 0 | 0 | 0 | 0 |
| 20 kHz | -0,3 | -0,3 | -0,3 | -0,3 | -0,3 | ||
| THD 20 Hz - 20 kHz 10 dB unter Volllast | % | kleiner | 0,05 | 0,03 | 0,04 | 0,04 | 0,05 |
| THD 1 kHz Volllast | % | kleiner | 0,07 | 0,06 | 0,06 | 0,06 | 0,07 |
| Störabstand 20 Hz - 20 kHz | dB | größer | 101 | 103 | 103 | 105 | 107 |
| Kanaltrennung | dB | größer | 75 | 75 | 75 | 70 | 70 |
| Eingangsempfindlichkeit | dBu | -1 | 0 | +2 | +3 | +6 | |
| Eingangsspannung max. | dBu | 22 | 22 | 22 | 22 | 22 | |
| Eingangsimpedanz | kΩ | 20 | 20 | 20 | 20 | 20 | |
| Spannungsverstärkung | dB | 42,3 | 42,3 | 42,3 | 42,3 | 42,3 | |
| Lüfter (geregelt) | vorne | 0 | 0 | 0 | 0 | 0 | |
| hinten | 2 | 2 | 2 | 2 | 3 | ||
| Ruhestrom ohne Last | A | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | |
| Stromaufnahme 1/8 Last (Sprache) | A | 100 V | 1,1 | 1,9 | 3,1 | 3,9 | 5,9 |
| Stromaufnahme 1/3 last (komp, Musik) | A | 100 V | 1,6 | 2,8 | 4,7 | 5,8 | 9 |
| Stromaufnahme Vollast | A | 100 V | 2,5 | 4,5 | 7,4 | 9,3 | 14,1 |
| Wärmeabgabe Ruhe | W | 13 | 16 | 18 | 19 | 19 | |
| Wärmeabgabe 1/8 Last (Sprache) | W | 100 V | 175 | 285 | 500 | 640 | 990 |
| Wärmeabgabe 1/3 Last (komp, Musik) | W | 100 V | 240 | 390 | 670 | 820 | 1430 |
| Wärmeabgabe Vollast | W | 100 V | 310 | 450 | 780 | 970 | 1780 |
| DSP | nein | ||||||
| SXL Datenport | nein | ||||||
| Ferneinschaltung | ja | ||||||
| Störmeldekontakt | ja | ||||||
| Notstromversorgung | 24 VDC | nein | |||||
| Einbauhöhe | HE | 2 | 2 | 2 | 2 | 2 | |
| Einbautiefe | mm | 382 | 382 | 382 | 382 | 382 | |
| Gewicht (netto) | kg | 15 | 17 | 19 | 33 | 38 | |
| Stromversorgung | V | 210-240 | |||||
| Hz | 50-60 | ||||||
